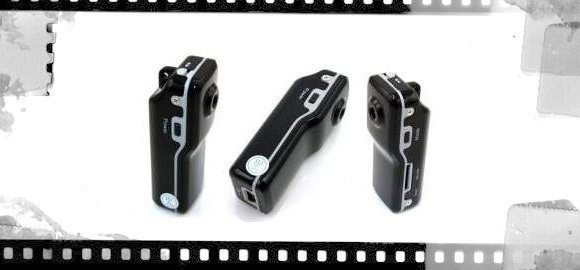

La mini dv md80 o popularmente conocida como ShitCam (cámara de caca), ha sido un gran invento chino que nos ha dado a los aficionados a la bici, la oportunidad de grabar nuestras locuras sin arriesgar muchos euros, ya que en internet (ebay.com) pueden encontrarse por un precio medio de 15€, gastos de envío incluidos.
La camarita graba similar a lo que haríamos con el móvil, solo que es más pequeña, ligera y en caso de caída o pérdida, la inversión perdida no es mucha. Podéis ver la calidad de grabación en los distintos vídeos que tengo colgados en el blog.

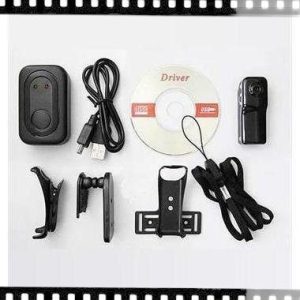

De serie viene con un cable usb, un cargador, soporte para el casco, soporte de pinza, soporte horizontal, funda de silicona, colgador y drivers. Bueno, no siempre viene el cd con los drivers y el manual, pero como el uso es sencillo, os dejo la traducción aquí por si os sirve.

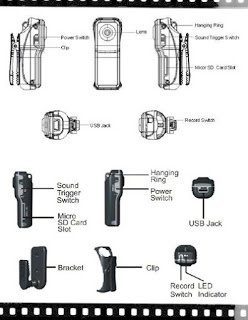

MANUAL MD80 MINI DV
Gracias por adquirir MINI DV-YSB001. Se ha creado un exclusivo diseño ultra portátil, que hace que sea aplicable a todas las áreas.
1. Características:
- Tiene un diseño de líneas pequeñas, acabado para todo el cuerpo anti UV. Es muy ligera y fácil de usar.
- Soporte de cámara para PC y función de chat.
- Soporte de vídeo en formato AVI. Se pueden llevar a cabo la grabación de imágenes de alta definición en condiciones de baja iluminación.
- Soporta 30 fps para 720 * 480 y 320 * 240 video y reproducción en chat.
- Soporta USB 1.1 y USB 2.0.
- Soporta 8 GB Micro SD. 2h30min de grabación aprox.
- Batería de litio interna que puede grabar vídeo más de dos horas, el tiempo de espera es de hasta 250 horas.
- Soporta Windows XP, Vista, Windows 7 ,Mac y Linux. Formato FAT32
2. Guía de Uso:
1. Carga:
La batería está incorporada, litio recargable, por lo que cuando lo utiliza por primera vez, por favor cargue en primer lugar. Método de carga:
– Conecte al ordenador: Use el cable USB para conectar el equipo, entonces empezara a cargar automáticamente. Cuando este cargada, la luz verde y luz roja brillan al mismo tiempo (3h aprox.)
Aviso: cuando la energía de la batería no es suficiente, YSB -001 entrará en modo de protección, por lo que no se puede encender. Deberá cargarla para que vuelva a encender.
2. Grabación de Video:
- Pulse el botón Power ligeramente, el indicador luminoso azul comienza a brillar, ahora entra en modo de inicio listo, puede entrar en modo de espera rápidamente.
- Pulse Rec/Stop ligeramente, el indicador luminoso azul estará encendido, el indicador luminoso rojo comienza a parpadear lentamente. En este momento, comienza a grabar. La resolución de archivo de vídeo es 720 * 480, y número de fotogramas es de 29- 30fps/s.
- Pulse Rec/Stop ligeramente, el vídeo se detiene y se guarda automáticamente. Después de guardar la luz roja del indicador sigue encendida, sin parpadeo.
- Si necesita continuar con el video, pulse Rec/Stop levemente una vez más y volverá a grabar otro video.
Aviso:
- Por favor, asegúrese que Micro SD se ha insertado, si no, se apagará automáticamente después de 30 segundos.
- La capacidad máxima de la MicroSD es de hasta 16GB.
- Guardar el archivo tarda unos segundos, por favor no presione ningún botón durante este proceso para evitar la pérdida de información o la rotura del mismo.
- Al hacer un video, por favor, centrarse en el objeto y mantenga a unos 50cm con iluminación suficiente durante unos segundos. Luego, el vídeo se verá nítido, color natural, claro y estable.
3. Video controlado por sonido:
Pulse el botón Power ligeramente, el indicador luminoso amarillo comenzara a brillar, ahora entra en modo stanby, esperar unos segundos. En ese momento, pulse el botón MODE una vez y entonces cambiará al modo de grabación de vídeo por sonido.
Ahora, el indicador luminoso azul siempre estará encendido, el indicador luminoso rojo parpadeará rápidamente (indica que el control de sonido esta en modo de espera). Cuando el sonido supere los 60db, empezara a grabar de forma automática.
Por el momento, el indicador luminoso azul siempre esta encendido, el indicador luminoso de color rojo parpadea lentamente (Indica que esta en control por sonido).Durante la grabación controlada por sonido si a los 2min no hay ningún sonido dejara de grabar hasta que vuelva a haber algún otro sonido y volverá a grabar automáticamente.
En este modo la cámara no se apaga automáticamente, ha de hacerse manualmente dejando presionado el botón Power durante 3-4seg.
4. Ajuste Fecha/hora (formato US > año/mes/día)
El CD que trae con el producto contiene un archivo llamado tiempo de sincronización de archivos (TAG.TXT). Por favor, copie a la tarjeta SD de la siguiente forma:
- Crear un archivo de texto llamado TAG.TXT en el directorio raíz de la tarjeta.
- Abrir TAG.TXT, escriba la fecha y hora correcta según su reloj. Tiene que quedar de la siguiente manera:
[date]
2009/07/12
12:00:00
Una vez creado guarde los cambios y desconecte la cámara del ordenador, apáguela y vuélvala a encender y automáticamente quedara sincronizada. Si ha creado correctamente el archivo y ha seguido todos los pasos TAG.TXT se eliminara automáticamente de su tarjeta MicroSD.
5. Apagado:
En el modo espera (standby) presionar el botón Power 3-4 seg. y se apagará.
6. Función Auto-apagado:
MINI DV MD80 guardará el archivo y se apagará automáticamente en los siguientes casos:
- Al grabar vídeos sin suficiente batería, el archivo se guardará automáticamente, auto-apagado.
- Cuando el espacio en la tarjeta de MINI DV no sea suficiente, después el indicador se apaga, el archivo se guardará automáticamente.
- En el modo de espera, sin realizar ninguna operación en 45 segundos, se apaga
7. Conectar al ordenador:
Se puede conecta equipo apagada, en modo de espera o en modo de vídeo, después puede ser utilizado como disco extraíble, se puede copiar, cortar y pegar, borrar el archivo, etc. Igual que un pendrive cualquiera. Cuando se conecta con el puerto USB, aparecerá en Mi PC ó Equipo un disco portátil después de varios segundos. El indicador luminoso rojo estará siempre encendido, la luz indicadora de color amarillo parpadeara rápidamente cuando este en uso.
Aviso:
- Si no lo reconoce automáticamente al conectarlo al PC desconectarlo y volverlo a conectar y esperar 30seg. Funciona en Windows XP, Vista, Windows 7 y Mac.
- Es mejor copiar o cortar el archivo de vídeo y pasarlo al ordenador antes de visualizarlo. Si se visualiza directamente desde la Micro SD puede dar problemas de reproducción si el archivo es demasiado grande.
8. Uso como WebCam:
La primera vez que se use de cámara para PC, por favor, instale el driver. El nombre del controlador es SPCA1528_V2220_MultiLan_090217Setup.exe y el de la webcam SPCA1528_V2237_WebCam_EngSetup.exe, que se encuentran en el CD adjunto. Para instalar el controlador solo hay que hacer doble clic sobre el icono y seguir los pasos. Después aparecerá un icono llamado AMCAP en el escritorio de su ordenador. Una vez encendida la cámara, conéctela al ordenador, pulse el botón MODE y haga doble clic en el icono AMCAP y podrá usarla como Web Cam.
9. Reset:
Cuando la cámara no responda o tenga un comportamiento anormal, se puede resetear simplemente introduciendo un objeto no punzante por el orificio de RESET, mantener presionado unos segundos y quedara completamente reseteada.
10. Aviso de Seguridad:
Utilice la cámara con precaución: Por favor, siga las leyes de privacidad de su país. No la use ilegalmente.
Temperatura de trabajo: Por favor, use bajo temperatura normal y evite el uso en temperaturas extremas.
Humedad de trabajo: Úsela con una humedad normal, no la use en condiciones de mucha humedad, lluvia ni condiciones extremas, la cámara NO es sumergible.
Iluminación de grabación: Por favor, use bajo condiciones de suficiente luz, no enfoque directamente al sol ni a fuentes de luz fuertes para evitar el dispositivo de grabación del objetivo.
Limpieza: Usar en condiciones limpias, evitar el contacto con líquidos, disolventes u otros productos corrosivos. Limpiar con un paño suave y seco.
Tratamiento de residuos: Por favor, preste atención a proteger el medio ambiente, no tirar el producto en cualquier sitio. Con el fin de evitar la explosión, por favor, arrojar al fuego.
Mejorando la Shitcam:
1. La lente
La mini dv tiene un objetivo estrechito, pero se puede solucionar con un amplio repertorio de objetivos para móviles, que pueden adaptarse a nuestra cámara. En concreto, el que llevo yo es un “ojo de pez” (fish eye 180), que he añadido a la cámara pegando el aro metálico que viene con el objetivo con “no más clavos” y luego colocando la lente fácilmente, ya que está imantada. Antes de que se endurezca comprobar que está bien colocada grabando algún video y corrigiendo el aro metálico.
Cuando ya la tengamos centrada, con masilla de montaje la he fijado y reforzado para evitar que se caiga la lente.
Para que quede más “curiosa”, la he pintado de negro con un rotulador permanente.
Nota: no usar loctite para esta operación, ya que puede quemar la lente dejándola totalmente blanca.
2. Los led
La cámara se comunica con nosotros mediante un led azul y otro rojo, pero salvo que estés en una zona oscura, no hay manera de verlos correctamente, por lo que he procedido a desmontar la carcasa, hacer un agujero grande en la parte superior dejando a la vista los led y con un plástico trasparente, cortado de la misma caja donde venía la cámara, con loctite he cubierto el agujero hecho, para que no entre porquería ni agua.
3. Soporte
Después de muchas grabaciones fallidas y haber perdido más de un “apaño”, la mejor zona para colocar la cámara en la bici es atarla en la “pipa” de dirección. Decir que la cámara tiene tendencia a grabar hacia arriba, por lo que hay que inclinarla mucho hacia abajo, así que en el propio soporte pinza de la cámara, he ido pegando esponja fina hasta encontrar el ángulo correcto y luego lo he cubierto con cinta americana. He usado esponja, para que quede más pegada a la bici y no tenga demasiada rigidez, evitando vibraciones y el tan molesto efecto “gelatina”.
Un velcro largo ata la cámara a la bici y un cuelga móviles que viene con la propia cámara, nos sirve para atarla al cuadro de la bici, y si se suelta el soporte, evita que la perdamos.
4. Los botones
Los botones son de difícil acceso y como muchas veces no podemos pararnos para grabar, sino hacerlo sobre la marcha, he pegado un par de accesorios para facilitar dicha acción.
El power:
He pegado un terminal cuadrado de una placa base vieja que tenía por ahí. He querido que sea algo plano, porque para encender la cámara hay que mantenerlo pulsado 3 segundos, y si es puntiagudo el botón, corremos el peligro de llevárnoslo con el dedo o el guante. De hecho, he probado con mini tornillitos y, desde que he puesto el terminal, aguanta bien.
Consejo: Al llevar la cámara fuera de la vista, hay que hacer los pasos de grabación a ojo. Lo que hago yo es pulsar el power y contar 3 segundos. Esperar 4 segundos, que es lo que tarda en leer la microSD y luego pulsar el botón de grabación. Con un solo toque, graba, y con un solo toque para de grabar. Luego, un toque al power y se apaga.
En caso de no estar seguro sobre si tengo la cámara encendida o no, lo que hago es pulsar una vez el power y asegurarme que está apagada. Luego, repito el proceso de encender y grabar.
Si se apaga la cámara y está grabando, el archivo se pierde, al igual que si apagas la cámara sin haber guardado lo que estabas grabando.
El fabricante dice que antes de quedarse sin batería la cámara guarda automáticamente el archivo, pero yo he probado y el archivo resultante está dañado, así que mejor no arriesgar e ir grabando y guardando poco a poco.
Grabar:
El botón de grabar es más complicado que el anterior, ya que el propio soporte pinza nos limita la zona alrededor del mismo, por lo que he puesto un taponcito de goma, aunque un tornillito de silicona de un pendiente de chiringuito, puede hacer la misma función.
Mode:
5. La fecha
No le des más vueltas. No se puede quitar. Hay mil trucos que no funcionan. Unos añaden una N al final de la fecha, otros ponen en blanco el *.txt y lo marcan como no escritura…y no hay manera.
Hay un truco, que es bajar un programita y reescribir el micro de la cámara, pero no lo he podido probar, ya que se bajaba desde megaupload y como está bloqueado, no he conseguido los archivos para probarlos.
Con el programa de video “VirtualDub”, se puede aplicar un filtro para quitarlo pero no queda muy católico y además el archivo que guardas, pierde bastante calidad y “pesa” mucho.
Otros cortan unas líneas de video (no me preguntéis como), pero significa sacrificar un trozo de grabación y no merece la pena.
6. Varios
- Si la cámara se apaga al de unos pocos segundos de haberla encendido, significa que no tiene tarjeta MicroSD o está baja de batería (yo me volví tarumba hasta descubrirlo, pensando que se había “escacharrau”).
- El tamaño de grabación es de 13 megas/min. Aprox.
- Se recomienda no usar ni el cargador ni el cable usb de la cámara, y cargarla mediante el puerto usb del ordenador usando un cable bueno, ya que la calidad de los materiales que se entregan con la shitcam, no es muy bueno, y el riesgo de explosión de la batería en estas imitaciones de una imitación de una cámara china…siempre hay que andar con pies de plomo. De hecho, se recomienda cargar estos aparatos chinos dentro de bolsas ignifugas, aunque a mí no me ha pasado nunca nada, procuro no dejar la cámara cargando cuando no estoy en casa o cuando estoy durmiendo. Más vale prevenir.
Con esto que os he explicado ya tenéis para una ratillo, así que en otro artículo explicaré como montar un video y subirlo a internet.
